實時流量

       iRecovery網絡故障自愈系統對流量進行實時監控分析。通過主動探測或被動接收各種標準協議流量和設備運行狀態，為網絡運維管理提供實時監控手段。

• 實時監測設備CPU負載、內存使用情況。

• 觀察各種標準協議數據的實時BPS流量

• 觀察數據的實時PPS流量（警惕BPS值不大但PPS過大時對網絡設備的影響）

• 按流量TOP10排列即時流量。

歷史流量

       iRecovery網絡故障自愈系統提供設備負載、多種標準協議歷史流量。借此了解整個網絡的業務運行狀況，是改進和升級網絡的重要依據;“數據回放”功能,      可對以往發生的異常事件進行分析并定位故障源。

• 記錄設備的CPU負載，出口、鏈路層歷史流量；

• 記錄各種標準協議歷史流量；

• 支持任意時間段自定義查詢；

• 某一時間點可進行詳細數據；

地址管理

iRecovery網絡故障自愈系統可對目標網絡中的IP和MAC地址進行自定義管理。根據實際情況來制定相應的策略，iRecovery自愈系統對IP和MAC地址進行實時審核和管理。不符合預設策略的IP或MAC地址，可預先設定處理方式。

• 地址（IP/MAC）審核：自愈系統可對 IP地址和MAC地址進行審核，對MAC和IP進行記錄。

• 地址（IP/MAC）管理：自愈系統的管理策略，可建立IP/MAC管理規則。

• 自愈系統對屏蔽報警有詳細記錄。

系統部署

自愈系統部署方案

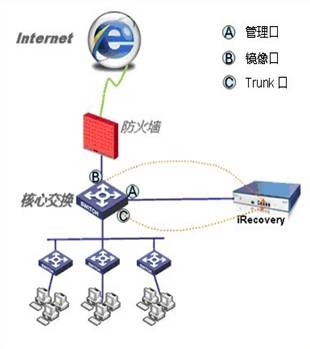

下圖展示了iRecovery自愈系統的部署建議方案。在網絡的核心交換機處旁路接入自愈系統。其中各端口的配置如下描述：

鏡像口：首先在交換機配置鏡像端口，并將交換機的上聯口進出的數據包都轉發到鏡像端口。將此口和交換機的鏡像端口相連，用于接收交換機鏡像端口的數據。

管理口：用于管理本設備。

Trunk口：利用交換機的TRUNK特性，自愈系統實現MAC/IP管理。
