產品概述

HJSTP11000系列是武漢恒景科技有限公司自主開發的新一代高性能、高密度T比特級數據包中轉優化交換機系列產品。為了滿足運營商移動核心網大數據采集和行業安全監控等場景對于平臺開放性、綠色節能、集成度等方面的要求，HJSTP11000系列采用ATCA架構設計，包含交換網板、業務處理板、RTM接口板，交換網板提供整機交換能力，為標準配置模塊。

HJSTP11000系列業務處理板卡基于MIPS高性能多核處理器硬件平臺，可靈活快速滿足客戶網絡應用需求，對需要分析監控的網絡流量進行匯聚、過濾、分流和復制，并可根據需要對報文進行去重、報文截短、報文脫敏、IP分片重組、TCP亂序重組、打時間戳、隧道去封裝等處理，也能對移動核心網中的信令和數據關聯分流，為與其相連的后臺業務分析呈現系統提供高效易行的前置平臺。

根據ATCA機箱尺寸的不同，HJSTP11000系列產品提供7U（7槽，交直流可以選配）和15U/16U（14槽，其中15U為直流機箱，16U為交流或高壓直流機箱）配置，用戶可以根據項目規模進行靈活的選配。

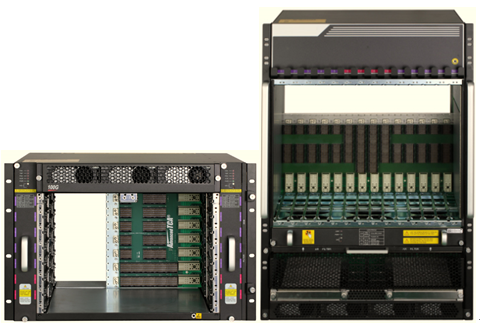

HJSTP11000系列機框視圖（7U/16U）

產品特點

ATCA架構設計

HJSTP11000系列采用ATCA架構進行設計，無論是從設備性能、平臺開放性，還是從降低運維成本和風險方面，乃至從設備的研發速度、成本優勢以及整個電信級的兼容性方面，都有著極為明顯的優點。

卓越的業務處理性能

HJSTP11000系列采用新一代數據包中轉優化交換機設計思路，核心處理單元可按需求進行模塊化擴展，以滿足日益增長的流量需求。核心處理單元基于MIPS多核架構，每塊業務板卡具備最高120G的深度業務流量處理能力，支持多機框級聯組網，在滿足性能要求的同時能快速響應未來網絡監控方案的新思路。

超高的端口密度和流量接入能力

HJSTP11000系列整機最多可以提供14個業務插槽，包括兩個交換網板槽位和12個業務網板槽位，其中，每塊交換網板槽位（含RTM接口板）最多可以提供20個100GE以太網接口，每個業務網板槽位（含RTM接口板）最多可以提供32個10GE以太網接口，從而滿足各種高密度匯聚分流場景的需要。

多維度流量分類能力

采用高性能N元組流量分類算法，HJSTP11000系列可以實現輸入鏈路和VLAN頭/隧道頭匹配、IPv4/IPv6五元組通配匹配/范圍匹配、字符串匹配、特定協議類型匹配以及上述諸元素的任意組合，HJSTP11000系列支持可擴展的百萬級精確IP五元組匹配規則，靈活且大容量的流量分類能力為后端分析應用提取目標流量策略部署提供了有力的支撐。

移動核心網智能分流

HJSTP11000系列對移動核心網的各接口的信令協議進行解碼和跟蹤識別，以此為基礎，既能提取和還原指定的信令報文，也能根據信令跟蹤結果保證用戶面流量負載分擔時的會話完整性和用戶完整性。HJSTP11000系列能夠在信令面流量和用戶面流量關聯的基礎上，進行信令面信息的關聯打標，并以關聯打標信息為依據進行流量過濾與分流。HJSTP11000系列還支持移動互聯網元數據信息的提取和輸出。

豐富的報文預處理功能

HJSTP11000系列支持豐富的報文預處理功能，包括IP分片重組、TCP亂序重組、報文截短、報文去重、隧道去封裝、添加封裝、打時間戳、報文脫敏等，能極大提升后端應用系統的處理效率，有效降低其部署復雜度和實施成本。

HJSTP11000系列具備強大的突發緩存能力和精細化、多維度數據統計能力，可以幫助后端應用更方便的定位流量監控系統中因為分流匯聚而引入的丟包、亂序等典型問題。

靈活的管理方式

友好的管理界面，提供完善的命令行管理、WEB頁面管理和SNMP管理接口。

功能特性
