█ 光模塊由哪些部分組成？

光模塊通常由光發射組件（含激光器）、光接收組件（含探測器）、驅動電路和光電接口等組成，結構如下圖所示。

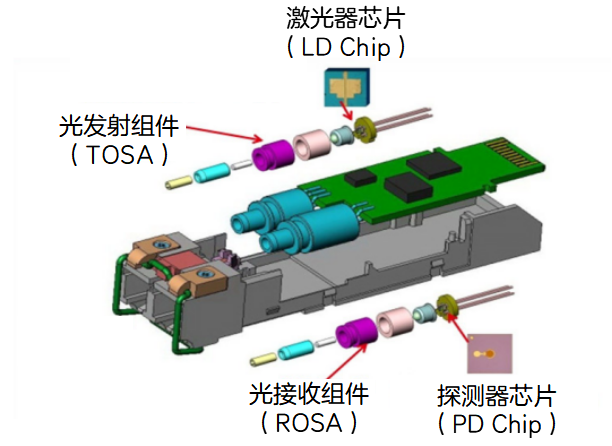

光模塊結構示意圖（SFP+封裝）（圖片來源于光模塊白皮書）

█ 光模塊的作用是什么？

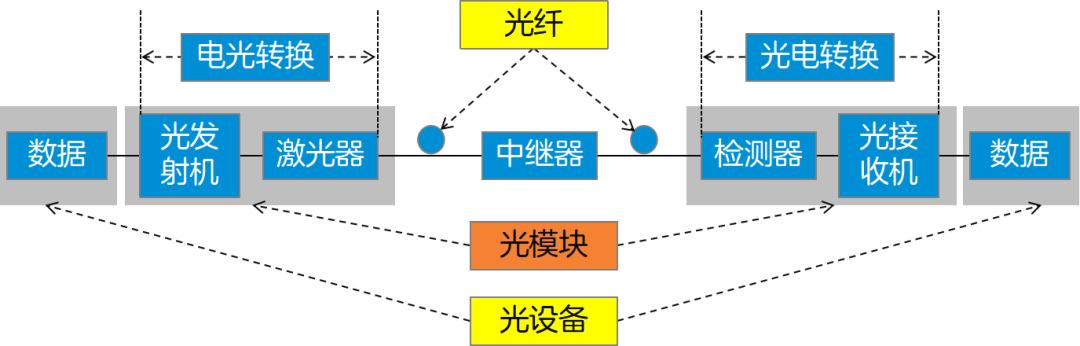

在光通信中，信息的傳送與接收都是靠光模塊來實現的：

1. 在發送端，光模塊完成電/光轉換。

2. 光在光纖中傳輸。

3. 在接收端，光模塊實現光/電轉換。

光模塊的功能

█ 對于5G來說，光模塊用在哪？

光模塊是5G網絡物理層的基礎構成單元，廣泛應用于無線及傳輸設備。

面向5G承載，25/50/100 Gb/s高速光模塊將逐步在前傳、中傳和回傳接入層引入，N×100/200/400 Gb/s高速光模塊將在回傳匯聚和核心層引入。

█ 光模塊的發展趨勢和技術路線是怎樣的？

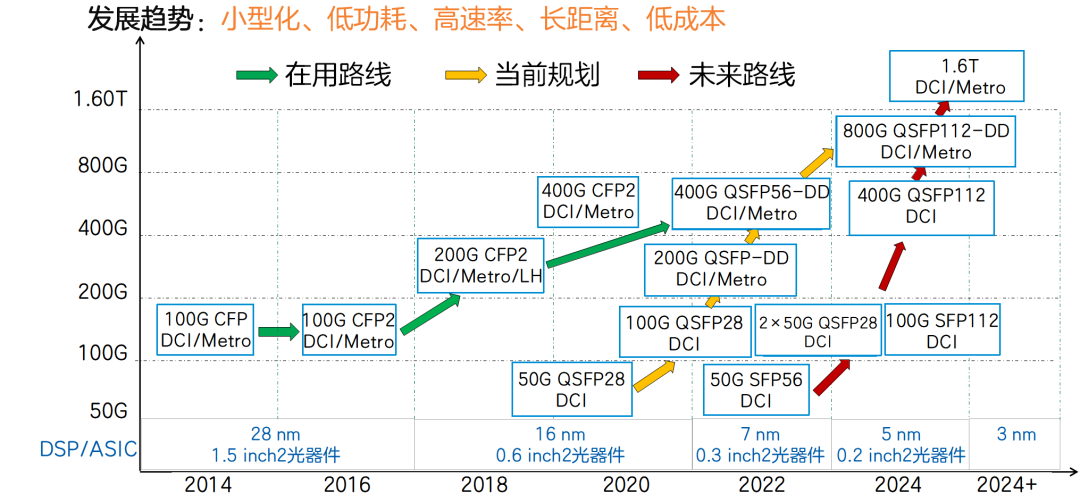

光模塊的發展趨勢和技術路線，如下圖所示。

█ 什么是光模塊的封裝？

封裝形式是光模塊最重要的特征。

封裝形式標準的確定，使得各個廠商生產的光模塊得以兼容、互聯互通。

隨著光電子器件的發展，器件和芯片帶寬逐漸增加。器件和芯片的帶寬增加，伴隨著光子集成技術的發展，光模塊也實現了更高速率傳輸，更小尺寸封裝。

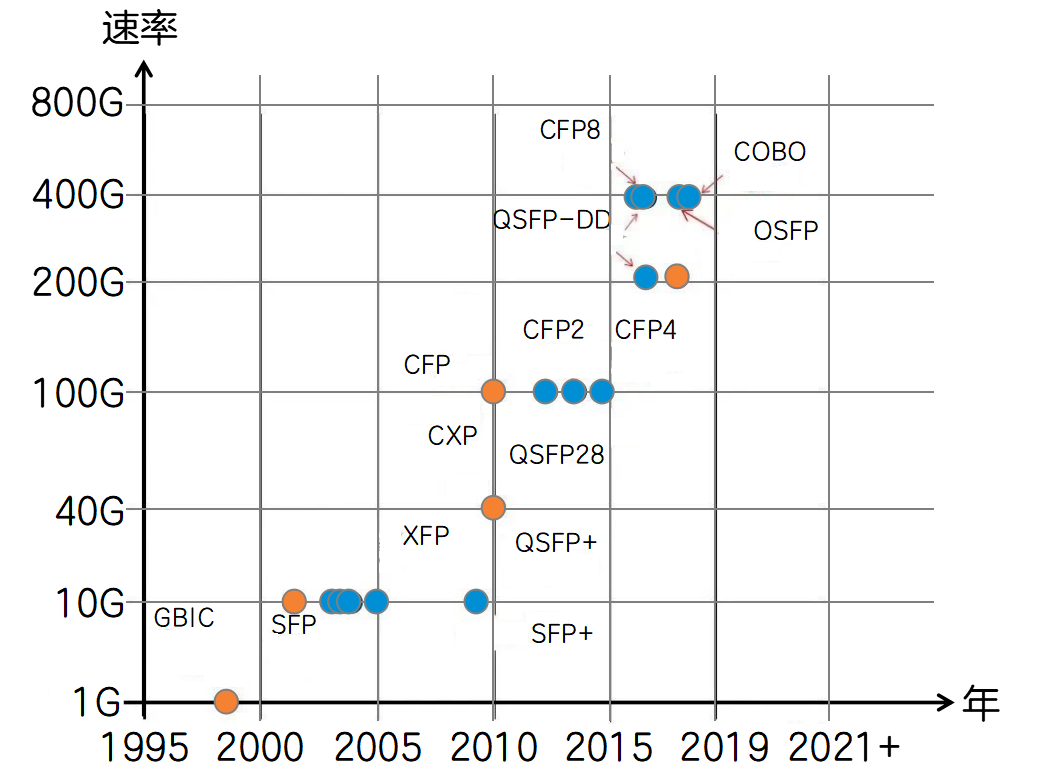

下圖展示了光模塊封裝形式的發展。

█ 光模塊如何提升傳輸速率？

高速率的數據傳輸，使得5G的各種應用成為可能。

傳輸速率指每秒傳輸?shù)谋忍財?shù)，單位為Mb/s或Gb/s。光模塊從早期的155 Mb/s，逐漸攀升：622 Mb/s、1.25Gb/s、2.5Gb/s、10Gb/s、25、50、100 Gb/s、200 Gb/s、400 Gb/s、800 Gb/s。

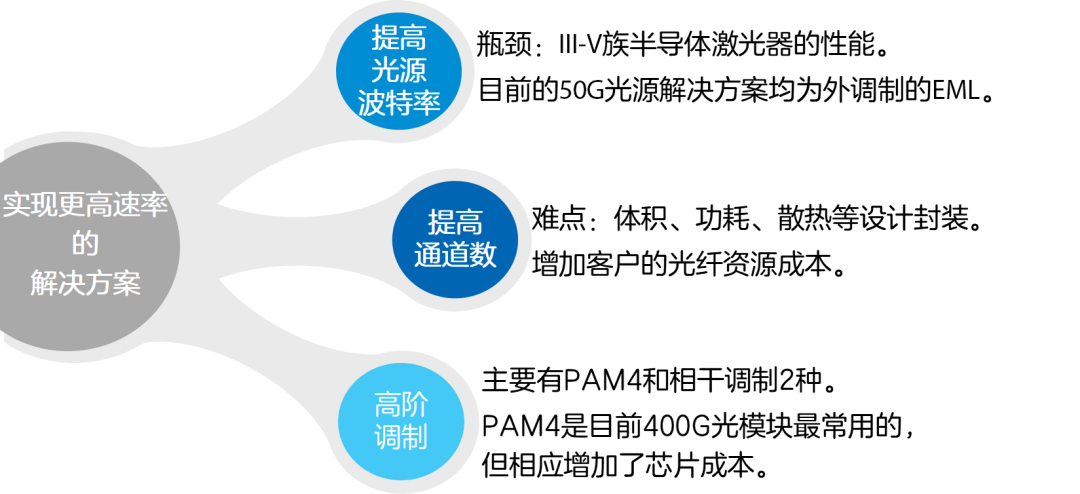

為了實現更高的速率，通常有以下3種解決方案：

█ 光模塊傳輸距離里的DR、LR、ER，是什么意思？

在光通信領域，更快更遠一直是通信人的不懈追求。

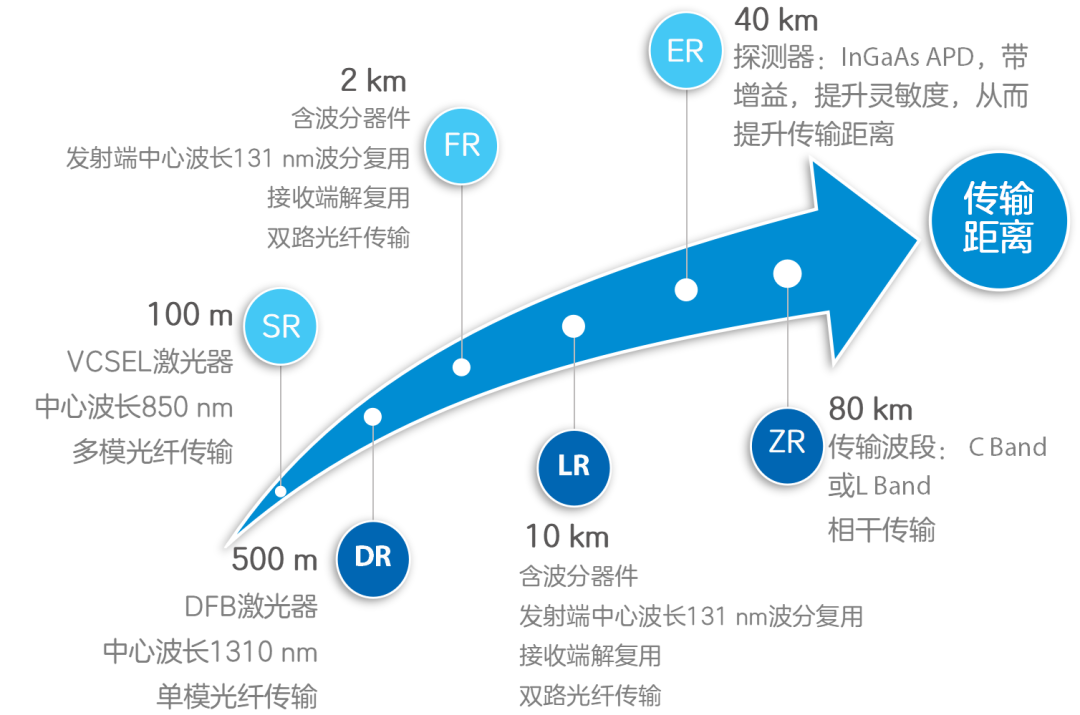

光模塊傳輸距離，前期主要有SR（100 m）、LR（10 km）、ER（40 km）、ZR（80 km）幾種。

隨著數據中心網絡的建設，為了更具性價比的布線，又進一步衍生出了DR（500 m）、FR（2 km）兩種傳輸距離。

常見的光模塊傳輸距離如下：

速率越高傳輸?shù)木嚯x越短。

如果距離超過了上述極限，可以使用EDFA（Erbium Doped Fiber Amplifier，摻鉺光纖放大器）等光纖放大器放大微弱的光信號，使其傳輸更遠；或者使用相干光模塊傳輸。當然兩者都不便宜，需要付出額外的成本。

伴隨著5G時代的到來，物聯網的普及，產生的信息呈爆炸式增長，對整個通信系統基礎的物理層提出了更高的傳輸性能要求。

光模塊作為重要的組成部分，必將持續為通信發展貢獻必要的力量。
